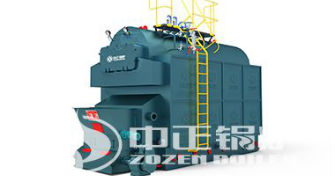

DZL系列生物質臥式蒸汽鍋爐
DZL系列生物質臥式蒸汽鍋爐是臥式三回程水火管鏈條爐排鍋爐，燃用顆粒成型燃料。該型鍋爐的特點：結構緊湊，基建投資省；加料、出渣機械化；鍋爐出力足，效率高。操作簡單，對司爐工水平要求低。適用燃料：生物質顆粒、碎木片、木屑
在線定制
24小時免費咨詢熱線
135-0615-1202
產品介紹
DZL系列生物質臥式蒸汽鍋爐技術優勢：
數控制造技術
·鋼板下料、圈園、鍋筒、管板鉆孔等關鍵加工工藝全采用先進的數控加工，減少組裝應力，延長鍋爐使用壽命。
·鋼管切割，螺紋管壓制，對流管加工均采用先進的數控工藝。
·在國內率先采用拱形管板和螺紋煙管結構，增加熱傳導，徹底解決了后管板開裂的問題。
·鏈條爐排版面，前后煙箱面板采用數控等離子切割機切割，整齊美觀。
先進焊接工藝
·鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量，所有縱、環焊縫均進行100%的射線探傷。
·煙管與管板的焊接采用先預脹，消除管與管板的間隙，再采用氬弧自動焊的焊接工藝。有效的消除應力，延長鍋爐使用壽命。
·管座法蘭焊接，采用機器人焊接。
·鏈條爐排均為本廠制造，出廠前均試運轉72小時，確保爐排的松緊度適中且不走偏。
精確零件加工
·制造工藝先進，采用流水線全自動旋壓作業。
·強化傳熱，提高鍋爐熱效率。
·螺紋煙管為我公司多年研究的高效傳熱元件，經不斷優化，在螺紋槽深與節距的選取上，達到滿足流阻最低時，傳熱系數比普通煙管高1.8倍。
獨特結構設計
·進行爐膛煙氣擾動，保證揮發份完全燃燒。
·風量占總風量30%左右，風速約為50m³/s
·獨立二次風機，風量風壓易控制和調整。
燃燒產生的高溫煙氣首先從尾部進入本體兩側的八字煙道，（此時為水管式），煙氣在管外流動。
·經過八字煙道冷卻的煙氣再由前煙箱進入布置在鍋筒內的螺紋管（此時為火管式）。
·從后煙箱排出，這一設計從根本上解決了純火管鍋爐的管板開裂問題。
豐富輔助配置
播料器：·播料器，均勻給料，防止回火。
調速箱：·根據生物質燃燒速率，設計合理轉速，確保燃料燃盡。
面板：·冷軋壓膜凹凸面板，強度大，美觀大方。
檢修門：·合理的人孔和手孔布置，檢修方便。爐膛設置了檢修門，方便檢修與保養。
DZL系列生物質臥式蒸汽鍋爐的技術參數：
數控制造技術
·鋼板下料、圈園、鍋筒、管板鉆孔等關鍵加工工藝全采用先進的數控加工，減少組裝應力，延長鍋爐使用壽命。
·鋼管切割，螺紋管壓制，對流管加工均采用先進的數控工藝。
·在國內率先采用拱形管板和螺紋煙管結構，增加熱傳導，徹底解決了后管板開裂的問題。
·鏈條爐排版面，前后煙箱面板采用數控等離子切割機切割，整齊美觀。
先進焊接工藝
·鍋爐縱、環縫焊接均采用先進的埋弧自動焊工藝，保證焊接質量，所有縱、環焊縫均進行100%的射線探傷。
·煙管與管板的焊接采用先預脹，消除管與管板的間隙，再采用氬弧自動焊的焊接工藝。有效的消除應力，延長鍋爐使用壽命。
·管座法蘭焊接，采用機器人焊接。
·鏈條爐排均為本廠制造，出廠前均試運轉72小時，確保爐排的松緊度適中且不走偏。
精確零件加工
·制造工藝先進，采用流水線全自動旋壓作業。
·強化傳熱，提高鍋爐熱效率。
·螺紋煙管為我公司多年研究的高效傳熱元件，經不斷優化，在螺紋槽深與節距的選取上，達到滿足流阻最低時，傳熱系數比普通煙管高1.8倍。
獨特結構設計
·進行爐膛煙氣擾動，保證揮發份完全燃燒。
·風量占總風量30%左右，風速約為50m³/s
·獨立二次風機，風量風壓易控制和調整。
燃燒產生的高溫煙氣首先從尾部進入本體兩側的八字煙道，（此時為水管式），煙氣在管外流動。
·經過八字煙道冷卻的煙氣再由前煙箱進入布置在鍋筒內的螺紋管（此時為火管式）。
·從后煙箱排出，這一設計從根本上解決了純火管鍋爐的管板開裂問題。
豐富輔助配置
播料器：·播料器，均勻給料，防止回火。
調速箱：·根據生物質燃燒速率，設計合理轉速，確保燃料燃盡。
面板：·冷軋壓膜凹凸面板，強度大，美觀大方。
檢修門：·合理的人孔和手孔布置，檢修方便。爐膛設置了檢修門，方便檢修與保養。
DZL系列生物質臥式蒸汽鍋爐的技術參數：
| 鍋爐型號 Model |
DZL1-0.7-M DZL1-1.0-M |
DZL2-1.0-M DZL2-1.25-M DZL2-1.57-M DZL2-2.45-M |
DZL4-1.25-M DZL4-1.57-M DZL4-2.45-M |
DZL6-1.25-M DZL6-1.60-M |
|
| 額定蒸發量（t/h） | 1 | 2 | 4 | 6 | |
| 工作壓力（MPa） | 0.7/1.0/ | 1.0/1.25/1.57/2.45/ | 1.25/1.57/2.45/ | 1.25/1.6/ | |
| 蒸汽溫度 | 170/184/ | 184/194/204/225/ | 14/204/225/ | 194/205/ | |
| 給水溫度 | 20 | 20 | 20 | 20 | |
| 受熱面積（㎡） |
本體 | 32.4 | 46.0 | 106.89 | 126.7 |
| 省煤器（㎡） | 12.51 | 35.2 | 38.5 | 78.5 | |
| 爐排面積（㎡） | 2.05 | 3.70 | 5.30 | 8.32 | |
| 適用燃料 |
生物質 |
生物質成型顆粒燃料/Biomass particle fuel | |||
| 應用基底位發熱值（KJ/kg） | 16240 | ||||
| 鍋爐燃料消耗量（kg/h） | 196 | 392 | 784 | 1176 | |
| 鍋爐熱效率（%） | 79.00 | 79.00 | 79.00 | 79.00 | |
| 最大運輸重量（t） |
13 | 22 | 30 | 23 | |
| 最大運輸尺寸LxWxH(m) | 5.2x2.0x2.9 | 5.7x2.5x3.5 | 6.6x2.6x3.6 | 7.3x3.2x3.6 | |
| 安裝后外形尺寸LxWxh(m) |
6.0x3.5x4.1 | 6.0x3.9x5.0 | 7.2x4.0x4.9 | 8.0x5.1x6.0 | |
